Master Clock Generator

CG-10M - це генератор опорного тактового сигналу, який забезпечує надзвичайно точний тактовий сигнал, що дозволяє цифро-аналоговим перетворювачам (ЦАП) працювати з максимальною ефективністю.

CG-10M - це генератор тактових імпульсів, який забезпечує надзвичайно точний тактовий сигнал, що дозволяє цифро-аналоговим перетворювачам (ЦАП) працювати з максимальною ефективністю. Серед аудіофілів добре відомо, що тактовий сигнал є основою для всієї цифрової обробки сигналів. Наприклад, цифрові сигнали, такі як PCM, надзвичайно тонко поділяються на десятки тисяч частин в секунду вздовж часової осі. Якщо ця фундаментальна часова вісь коливається під час процесу ЦАП-перетворення, набагато складніше відтворити аналогову форму звукового сигналу, ідентичну оригіналу. Це тим більше вірно для аудіосигналів DSD, які функціонують зі швидкістю в МГц на часовій осі. З цієї причини наявність якомога точнішого тактового сигналу дуже важлива для відтворення цифрових аудіосигналів, особливо HiRes-файлів, які використовують надвисокі частоти дискретизації, такі як DSD 22,5 МГц або PCM 768 кГц.

В основі генератора тактових імпульсів лежить кварцовий генератор, поміщений в термостатовану камеру, "піч", для підтримки найкращих і стабільних характеристик при ідеальному температурному режимі для коливань кристала. Цей керований піччю кварцовий генератор (скорочено OCXO) генерує надзвичайно точний тактовий сигнал 10 МГц, який знаходиться в межах ±3 ppb частотних температурних характеристик і в межах ±0,1 ppm частотної точності.

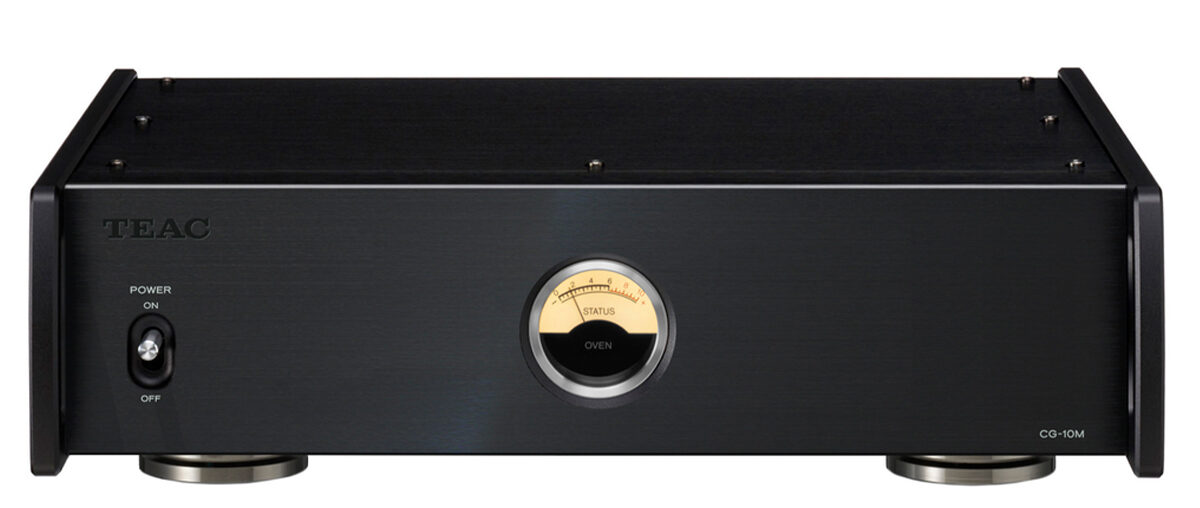

Елегантний аналоговий індикатор на передній панелі дає візуальну індикацію стану внутрішнього кварцового генератора в будь-який час.

CG-10M - це генератор тактових імпульсів, який забезпечує найкращу продуктивність USB ЦАПів, мережевих плеєрів, CD-програвачів і будь-яких інших пристроїв, що підтримують тактовий вхід 10 МГц.

Новий еталонний OCXO - термостатований кварцовий генератор

Оскільки температура має величезний вплив на точність роботи кварцового генератора, мінімізація змін температури і підтримання її на ідеальному рівні є надзвичайно важливими для генерації точного тактового сигналу. У CG-10M використовується інноваційний термостатований кварцовий генератор TEAC Reference OCXO для зменшення коливань частоти коливань, спричинених змінами температури.

Найкращий у своєму класі надвисокоточний годинник

Завдяки TEAC Reference OCXO CG-10M забезпечує надвисоку точність тактової частоти 10 МГц - в межах ±3 ppb температурних характеристик частоти і в межах ±0,1 ppm точності частоти - для USB ЦАПів і цифрових плеєрів. Унікальний серійний номер, вигравіруваний лазером, і логотип TEAC Reference OCXO на кожному корпусі OCXC є доказом суворого контролю якості, проведеного в процесі виробництва.

Чотири вихідні роз'єми BNC для синхронізації

Чотири позолочені роз'єми BNC (50 Ом) призначені для передачі тактових сигналів на декілька пристроїв. Одночасно можна підключити до чотирьох пристроїв, що підтримують вхід 10 МГц, включаючи USB ЦАПи, мережеві плеєри та SA-CD плеєри.

Незалежна та ізольована конструкція ланцюгів

Кожен ланцюг в CG-10M - від блоку живлення до буферного підсилювача на вихідному каскаді - повністю ізольований, щоб запобігти перехресним перешкодам при підключенні декількох пристроїв до роз'ємів BNC. Завдяки включенню буферного підсилювача в кожну схему, не відбувається погіршення форми сигналу, коли згенерований тактовий сигнал використовується декількома пристроями.

Індикатор стану термостабілізації для моніторингу стабільності тактового сигналу

Аналоговий індикатор OVEN STATUS, розташований посередині пристрою, що є торговою маркою TEAC в останні роки, показує стабільність роботи кварцового генератора під час використання. Коли температура камери, в якій знаходиться кварцовий генератор, досягає ідеальної температури для точної генерації тактового сигналу, енергоспоживання печі зменшується, а індикатор вказує на нуль, сигналізуючи користувачеві про те, що цифрова обробка на підключеному пристрої тепер контролюється надзвичайно точним тактовим сигналом 10 МГц. Прилад має підсвічування з можливістю регулювання яскравості (в тому числі з можливістю повного вимкнення підсвічування).

Силовий трансформатор з тороїдальним осердям

Потужний силовий трансформатор з тороїдальним осердям постійно подає постійний, стабільний струм, що значною мірою сприяє ефективності важливої генерації тактового сигналу та його подальшому високоточному виведенню.

Трипозиційні запатентовані ніжки "Pin-Point" для ідеальної стійкості

У CG-10M використовуються запатентовані TEAC ніжки "Pin-Point". Вони складаються з двох окремих металевих секцій в інтегрованому корпусі. Одна з них має верхню частину з шипами і кріпиться до нижньої частини шасі, інша має форму чаші, яка звисає з шипованої секції за допомогою фланцевої чашки для простоти встановлення. Три ніжки "Pin-Point" використовуються для підтримки, дві спереду і одна ззаду, для відмінної стійкості, навіть на нерівній підлозі. В результаті, три ніжки "Pin-Point" допомагають підвищити точність коливань годинника, мінімізуючи вібрації та резонанс. Це, в свою чергу, зменшує каламутність середніх і низьких частот, покращує звукову сцену і підсилює деталізацію звуку.

Міцний суцільнометалевий корпус у поєднанні з компактним розміром аркуша А4

Розроблений відповідно до успішної серії Reference 500, CG-10M має алюмінієві панелі і міцне металеве шасі (яке також ізолює його від електромагнітних перешкод) з компактним корпусом розміром з аркуш А4, який поміститься де завгодно.

Особливості з першого погляду

• Високоточний "TEAC Reference OCXO" - термостатований кварцовий генератор
• ±3 ppb частотно-температурні характеристики
• Точність частоти ±0,1 ppm
• 4 x 10 МГц вихідні роз'єми тактової частоти (позолочені BNC)
• Повністю незалежна та ізольована схема
• Потужний силовий трансформатор з тороїдальним осердям
• Датчик OVEN STATUS для моніторингу стабільності коливань з регульованим підсвічуванням
• Запатентовані ніжки 'Pin-Point' для мінімізації вібрацій
• Три ніжки для ідеальної опори
• Суцільнометалевий корпус для усунення вхідного електромагнітного шуму
• Знімна 3-полюсна розетка IEC
• Сумісність з TEAC UD-503, UD-505, UD-701, NT-503, NT-505, VRDS-701, VRDS-701T та PD-505T (станом на серпень 2023 року)
• Відповідає вимогам RoHS
• Щоб дізнатися більше про технічні характеристики, дивіться специфікацію на вкладці завантажень.

Аксесуари в комплекті

• Шнур живлення
• Накладки на ніжки
• Посібник користувача
