У світі HighEnd-аудіо тактовий генератор є ключовим компонентом якісної роботи цифрового аудіоплеєра й, відповідно, максимально якісного й точного звучання всієї аудіосистеми. А у світі професійного музичного продакшина тактові генератори стали одним з найважливіших інструментів організації та інтеграції складних та надскладних цифрових середовищ. Тож сьогодні тактовий генератор фактично є фундаментальною базою для досягнення найвищого рівня якості звуку.

Всі без виключення сучасні цифрові аудіосистеми мають внутрішні схеми синхронізації і цифрову обробку аудіосигналу виконують тільки на основі згенерованого тактового сигналу. Приміром, цифровий сигнал у форматі PCM, що посекундно розділений на десятки тисяч елементів, просто неможливо привести в аналогову форму з потрібною точністю, якщо на етапі цифро-аналогового перетворення його базова вісь часу коливається. Аналогічна проблема існує й для сигналу у форматі DSD, у котрого по осі часу коливаються мегагерци частоти. І ефективно усуває цю проблему лише генератор тактового сигналу. Лише з ним цифрові аудіокомпоненти і аудіосистеми здатні функціонувати з належною точністю й відтворювати звук з оригінальною якістю майстер-запису.

Основні переваги моделі Teac CG-10M-X:

• Фірмовий OCXO-модуль TEAC Reference.
• Найдосконаліший у своєму класі ультраточний тактовий генератор, що видає надточний тактовий сигнал 10 МГц з мінімально можливою похибкою в межах ±3 ppm за температурними параметрами і в межах ±0.1 ppm за частотними параметрами.
• Чотири позолочені вихідні роз'єми BNC.
• Повністю незалежні та ізольовані схеми.
• Удосконалені схеми буферного підсилювача та блоку живлення - для досягнення ще вищого рівня якості звуку.
• Тороїдальний силовий трансформатор.
• Індикатор стану термокамери OCXO-модуля.
• Система Stressless Foot з трьома точковими опорами.
• Суцільнометалеве шасі й компактний корпус.
• Напівплаваюча верхня панель.
• Варіанти у сріблястому та чорному кольорі, що ідеально поєднуються з кольорами інших компонентів серії Reference 500.

TEAC Reference OCXO

Температура має величезний вплив на точність кварцевого осцилятор, тож для генерації точного тактового сигналу конче необхідно утримувати температуру на ідеальному рівні й ефективно мінімізувати будь-які її зміни. Для цього CG-10M-X оснащений надточним OCXO-модулем. У ньому кварцовий осцилятор поміщений у спеціальну термостатичну камеру, що нівелює перепади температури і до мінімально можливого рівня знижує відхилення частоти коливань.

Найдосконаліший у своєму класі ультраточний тактовий генератор

Завдяки досконалому TEAC Reference OCXO, на ЦАП і цифрові програвачі CG-10M-X видає надточний тактовий сигнал 10 МГц з мінімально можливою похибкою в межах ±3 ppm за температурними параметрами і в межах ±0.1 ppm за частотними параметрами. А унікальний серійний номер та фірмовий логотип TEAC Reference OCXO, вигравіювані лазером на зовнішній поверхні кожного OCXC-модуля, засвідчують, що він під час виробничого процесу успішно пройшов всі етапи жорсткої перевірки якості.

*ppm = 10–6, ppb=10–9

Похибка за температурними параметрами - величина флуктуацій частоти, викликана зміною температури.

Похибка за частотними параметрами - реальна похибка частоти.

Чотири вихідні роз'єми BNC

Через чотири позолочені роз'єми BNC (50 Ом) CG-10M-X видає тактові сигнали на декілька пристроїв, що оснащені входами для прийому зовнішнього синхросигналу з частотою 10 МГц. Одночасно до цього тактового генератора підключити можна до 4 таких пристроїв, зокрема ЦАП, мережевий плеєр та плеєр Super Audio CD/CD, цифровий транспорт.

Повністю незалежні та ізольовані схеми

Для гарантованого запобігання перехресним перешкодам при підключенні декількох пристроїв до роз'ємів BNC всі схеми у CG-10M-X - від блоку живлення до буферного підсилювача у вихідному каскаді - повністю ізольовані. А для запобігання погіршенню форми сигналу, коли згенерований тактовий сигнал використовується спільно декількома пристроями, кожна схема містить окремий буферний підсилювач. У версії "X" схеми буферного підсилювача та блоку живлення також удосконалені - для досягнення ще вищого рівня якості звуку.

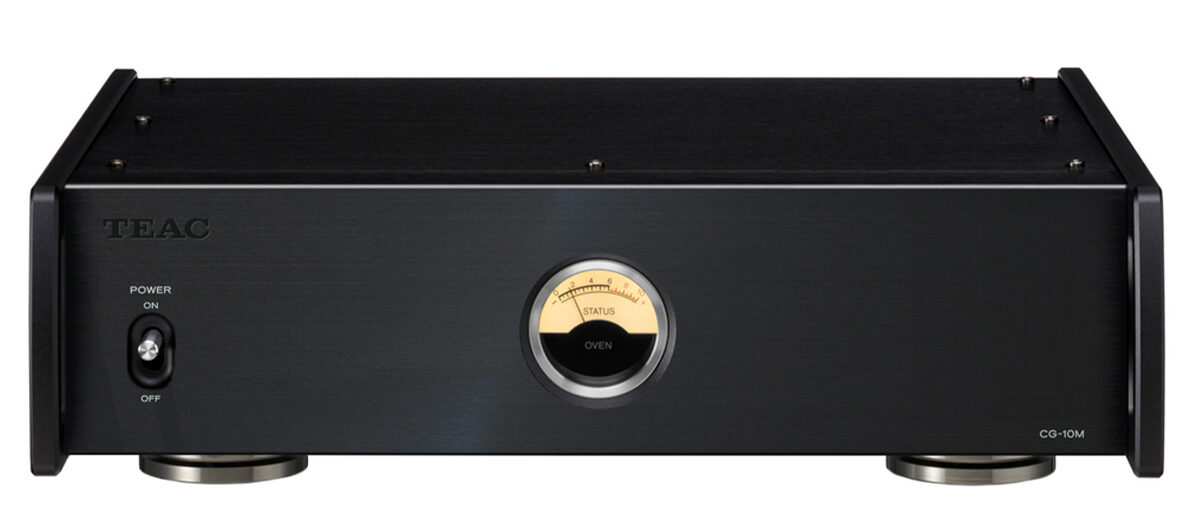

Індикатор стану термокамери OCXO-модуля

Як справжня фірмова ознака тактових генераторів Teac, він у CG-10M-X також зручно розташований просто на передній панелі й впродовж роботи наочно демонструє рівень стабільності кварцевого осцилятора. Коли термокамера розігрівається до температури, ідеальної для точної генерації тактових імпульсів, енергоспоживання системи знижується і індикатор показує нуль, сигналізуючи таким чином про те, що цифрова обробка на підключеному пристрої контролюється надзвичайно точним тактовим сигналом 10 МГц.

Увага! Стабільно працювати осцилятор починає приблизно через 2 хвилини після увімкнення живлення, втім на оптимальний режим роботи виходить лише  через 10 хвилин.

У моделі CG-10M-X індикатор стану термокамери має підсвітку з регулятором рівня яскравості (котрим її можна прибрати повністю).

Тороїдальний силовий трансформатор

Він у CG-10M-X має значний запас потужності і постачає стабільний постійний струм, створюючи надійну основу для ефективної роботи тактового генератора і надточного вихідного сигналу.

Фірмова система Stressless Foot з трьома точковими опорами

Три ізольовані точкові опори фірмової конструкції Stressless Foot стабільно утримують корпус генератора й ефективно компенсують будь-які, навіть мінімальні викривлення поверхні, на якій він встановлений. На відміну від звичайних всі три опори Stressless Foot не прикріплені безпосередньо до шасі та ніяк не впливають на природні вібрації у ньому. Будь-які вібрації згасають майже природно, що якнайкраще сприяє створенню високоякісного звуку. Виконані опори з полірованої сталі, та саме завдяки такій особливій конструкції й правильному кріпленню сприяють більш природному, відкритому й багатому звучанню, та правильному точнішому сприйняттю джерел звуку краще, аніж звичайні опори з шипами.
